放熱・冷却関連商品 超小型液冷システム
何かと敷居の高い液冷システムですが、できる限り小さくしたらどのくらいで収まるのか、 ハイパワーの高輝度LEDを冷却対象として製作したものです。
| LED | シチズン電子製 CL-L233-C13N1(写真左) 定格で 720mA 18.6V : 13.4W の発熱がありますが、1400lmを発する強力なLEDです。 外径寸法は 23 x 17.5mm。 これをほぼ同じ面積の 25 x 20mm で厚さ 8mm のヒートシンクに実装しています。 |
|---|---|
| ヒートシンク材質 | ヒートシンクの材質は敢えてステンレスを使用。 熱伝導率は低いですが、強度と耐食性に優れています。 |
- 放熱部の中身。限られたスペースに、
熱交換器、ポンプ、リザーバタンク、
LEDドライバ回路を詰め込みました。
- ヒートシンク内部の流れの様子と温度分布
| 吸熱部（発光部） | 20 x 25 x t8mm |
|---|---|
| 放熱部 | W72 x H64 x D70mm |
| 冷却能力 | 20W |
放熱・冷却関連商品 小型汎用液冷チラー
大きな能力は不要なので小さいものが欲しい、そんなご要望にお応えできる液冷チラーです。

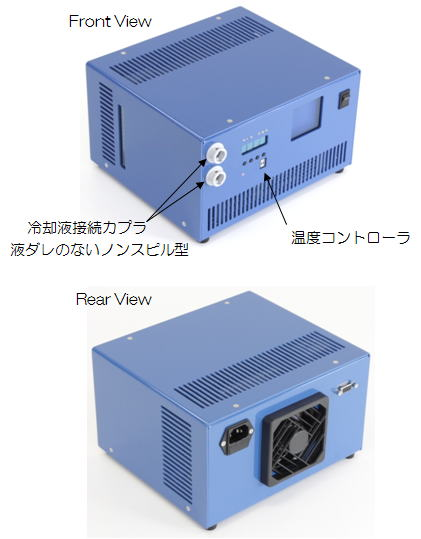

ペルチェ素子を用いた液冷チラーです。温度コントローラは反転制御仕様で、ペルチェ素子を、冷却だけでなくヒータとして動作させることができます。
ノンスピルカプラを採用しているため、切り離し時に水滴が垂れることがありません。
| サンプル仕様 | 対応可能仕様 | |
|---|---|---|
| 寸法 | W230 x H137 x D200mm | 小型化 |
| 冷却能力 | 40W（外気温0～40℃で冷却液温度を25℃に保持の場合) 130W（ペルチェ素子によるアクティブ制御無しの場合） |
大容量化 ペルチェ素子、温度制御の有無 |
| 流量 | 0.4L/min | ～10L/min |
| 冷却液 | 水道水 | エチレングリコール等配合液 |
ご要望の仕様に合わせた製作が可能ですが、冷却対象（吸熱側）も含めてご提案させていただくことを
お勧めいたします。
